Prototypen im 3D-Druck ermöglichen das werkzeuglose, schnelle und kosteneffiziente
Validieren von Geometrie, Passung und Funktion – ideal für Formartikel und
Flachdichtungen. Durch kurze Zyklen und schnelle Lieferzeiten lassen sich Änderungen/Anpassungen früh umsetzen, bevor Serienwerkzeuge beauftragt werden. Diese Seite erklärt Begriffe, Verfahren, Materialwahl (Filament/Harz/Pulver), DfAM-Regeln und Prüfmethoden.

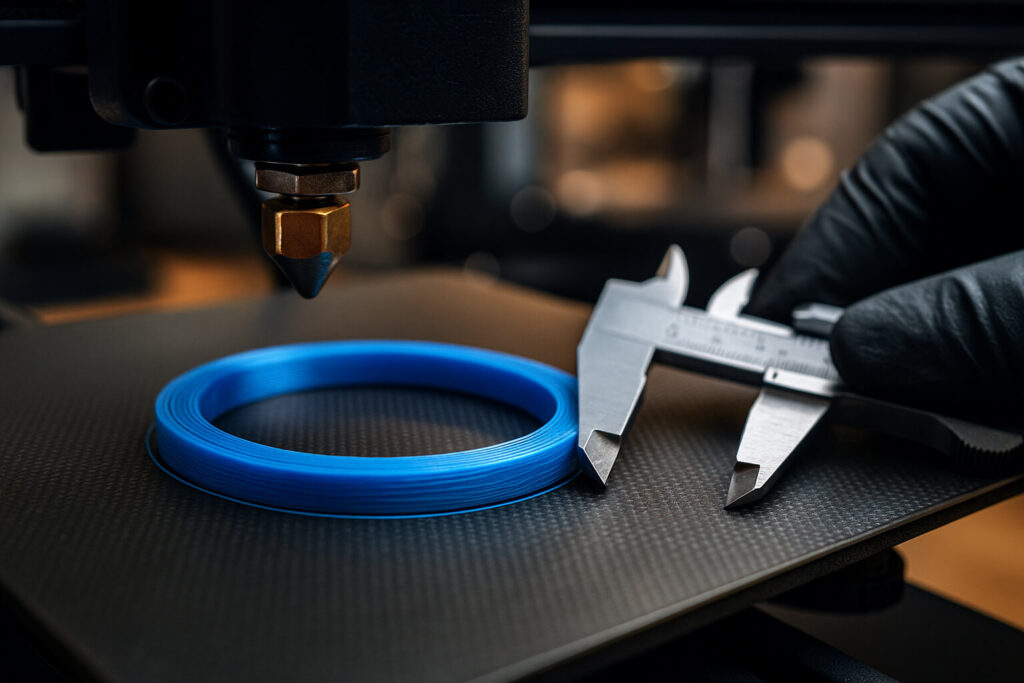

Ein 3D-gedruckter Prototyp ist ein frühes Funktions- oder Geometriemuster, das ohne Serienwerkzeug
gefertigt wird. Ziel ist die risikoarme Validierung (Montage, Dichtfunktion, Ergonomie,
Toleranzbreite), bevor in Formen, Stanzwerkzeuge oder teure Prüfaufbauten investiert wird.
| Typ | Ziel | Beispiel | Hinweis |
|---|---|---|---|
| Form-Prototyp | Gestalt/Ergonomie prüfen | Gehäuseschutzkappe, Dichtlippen-Vorform | Oberflächenbild entscheidend, Materialeigenschaften zweitrangig |
| Fit-Prototyp | Passung/Montage prüfen | Flachdichtung auf Flansch, O-Ring-Sitz in Nut | Toleranzen und Einbauräume realitätsnah abbilden |
| Function-Prototyp | Funktion unter Last prüfen | Dichttest mit Kompression/Vakuum/Druck | Werkstoffkennwerte und Kompressionsweg beachten |
| Werkstoff-Screening | Materialverhalten vergleichen | TPU vs. flexibles Resin für Dichtungen | 3D-Druck-Werkstoffe ≠ Serienmischungen; Transfer beachten |
| Verfahren | Materialbeispiele | Stärken | Typische Toleranz* |
|---|---|---|---|
| FDM/FFF (Filament) | TPU/TPE (Shore A ~85–98), PETG, PP, PC, PA-CF | Schnell, günstig, elastische Muster (Dichtlippen/O-Ring-Geometrien) | ≈ ±0,2 mm + 0,2 % (Layer 0,15–0,30 mm) |
| SLS (Pulver) | PA12 | Gute Maßhaltigkeit, isotropere Eigenschaften; Träger/Lehren/Geometrien | ≈ ±0,15 mm + 0,15 % (Layer 0,10–0,12 mm) |
| SLA/DLP (Harz) | Flexible Resins (Shore A 50–80), Tough/Standard | Sehr feine Kanten & glatte Flächen (Dichtflächen-Mockups) | ≈ ±0,10 mm (Layer 0,05–0,10 mm) |
*Richtwerte – abhängig von Bauteilgröße, Orientierung, Nacharbeit und Maschinenkalibrierung.
| Merkmal | Richtwert/Verfahren | Prüfung | Hinweis |
|---|---|---|---|
| Maßhaltigkeit | siehe Tabelle oben | Maßbericht (n-Teile), 3D-Scan/CMM | Serien-Toleranzen nicht 1:1 erwartbar |
| Shore-Härte | TPU/TPE: A 85–98 · Resin: A 50–80 | MSA auf Shore-Messgerät | Temperatur & Probe beeinflussen Ergebnis |
| Oberfläche Dichtkante | FDM: nacharbeitbar · SLA: sehr fein | Ra Ziel 0,8–3,2 µm | Optional: Schleifen/Versiegeln |
| Dichtheit | Kompressions-/Lecktest | Druck/Vakuum/Unterwasser | Vorpressung dokumentieren |
Nein. Sie simulieren Geometrie und Funktion, Materialeigenschaften können abweichen. Serienfreigaben erfolgen im eigentlichen Werkstoff.
STEP, STL, 3MF, IGES – Einheit in mm, Toleranzfeld und Materialwunsch angeben.
Sehr aussagekräftig für Passung/Vorpressung. Für Medien-/Trinkwasser- Nahrungsmittelkontakt sind Serienwerkstoffe mit Nachweisen erforderlich.
